安裝說明：
環境要求：
1、無導電塵埃、無腐蝕金屬及破壞絕緣的氣體。
2、避免在有水、有霧的場所使用。
3、傳感器至空調送風口的水平距離應大于1.5m，至頂棚送風口的距離應大于0.5m。
4、工作溫度：-20℃～＋70℃；0％～100％RH（無凝露）；儲存溫度：-30℃～＋70℃。
機械安裝：

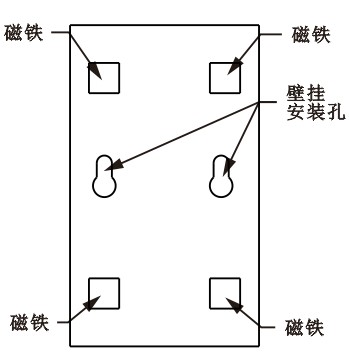

傳感器共有二種安裝方式，其安裝方式如下圖所示。
方式一：磁鐵安裝，傳感器背部可直接吸附在鐵質表面。
方式二：壁掛安裝，傳感器通過安裝孔掛在固定螺釘上。
注意：磁鐵安裝時應手拿著貼住吸附面，避免磁鐵和鐵質表面猛烈撞擊。
謹防跌落，否則易摔碎液晶屏（不在保修范圍內）
傳感器與外部的電氣連接是通過兩個RJ45接口完成的，RJ45接口用于供電、通信和設備級聯，其定義參見下表。
| 引腳 | Pin1和Pin2 | Pin3和Pin6 | Pin4和Pin5 | Pin7 | Pin8 |
| 定義 | 電源正極 | NC | 電源負極 | D＋ | D－ |
安裝時，將標準直通網線的一端插入傳感器的RJ45接口，網線另一端插入上層設備的傳感器專用接口或級聯的傳感器。
不可將電源誤接至通訊端子上，否則會造成元器件損毀（不在保修范圍內）

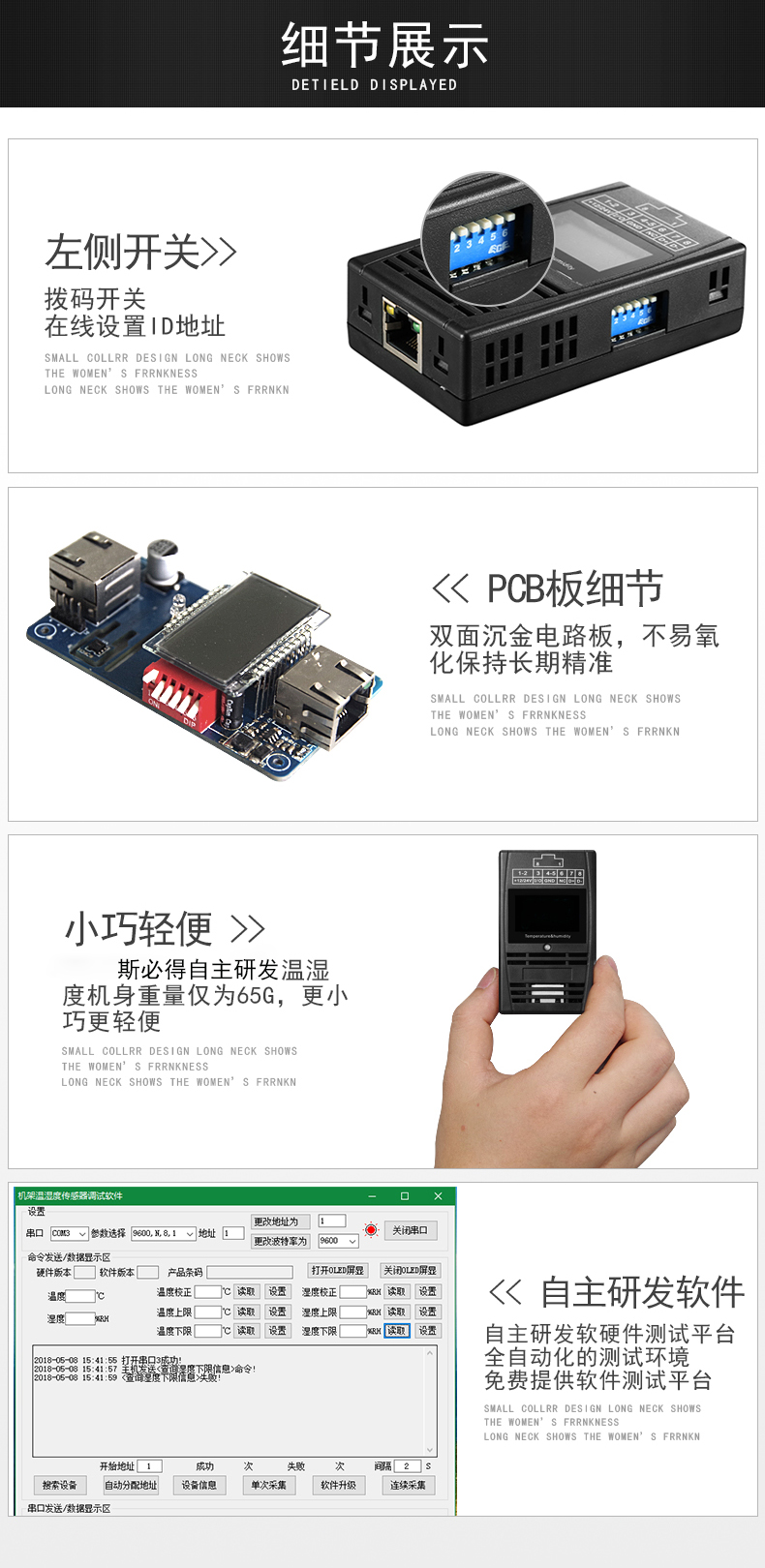

地址設定：

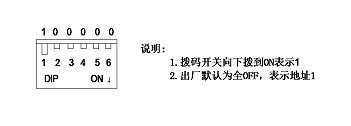

撥碼開關DIP6～DIP1用于設置傳感器地址，通過MODBUS-RTU協議和上層設備通信。其中DIP6為高位，DIP1為低位，將DIP6~DIP1按照由高至低的順序組合后加上1即為實際地址，例如地址為2時設置如下圖所示。
撥碼開關DIP1～DIP6的設置見下表：
| DIP6～DIP1 | 地址 | DIP6～DIP1 | 地址 | DIP6～DIP1 | 地址 | ||
| 0 0 0 0 0 0 | 1 | 0 0 0 1 1 0 | 7 | . . . . . . . . | .. | ||
| 0 0 0 0 0 1 | 2 | 0 0 0 1 1 1 | 8 | 1 1 1 0 1 1 | 60 | ||
| 0 0 0 0 1 0 | 3 | 0 0 1 0 0 0 | 9 | 1 1 1 1 0 0 | 61 | ||
| 0 0 0 0 1 1 | 4 | 0 0 1 0 0 1 | 10 | 1 1 1 1 0 1 | 62 | ||
| 0 0 0 1 0 0 | 5 | 0 0 1 0 1 0 | 11 | 1 1 1 1 1 0 | 63 | ||
| 0 0 0 1 0 1 | 6 | 0 0 1 0 1 1 | 12 | 1 1 1 1 1 1 | 64 |
OLCD顯示屏：

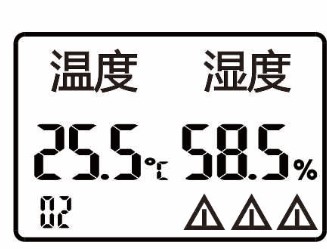

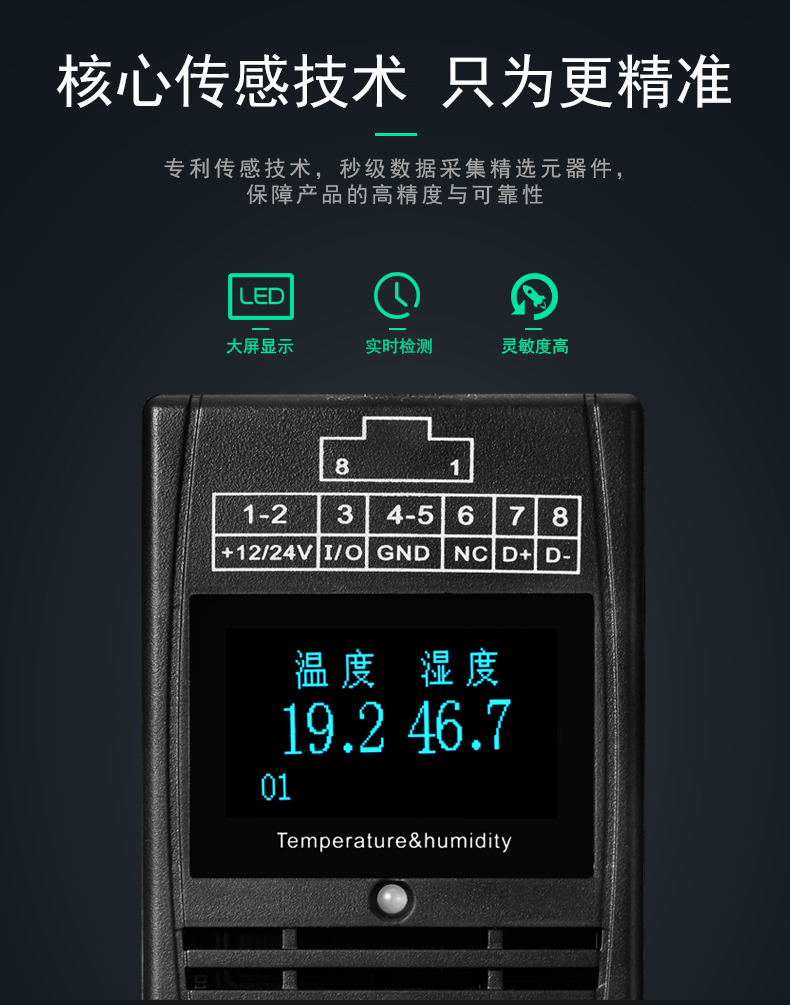

OLCD顯示屏實時顯示傳感器地址及溫濕度數據。例如：傳感器地址為2，測量溫度數據為25.5℃，測量濕度數據為58.5%RH，此時LCD屏顯示如下：

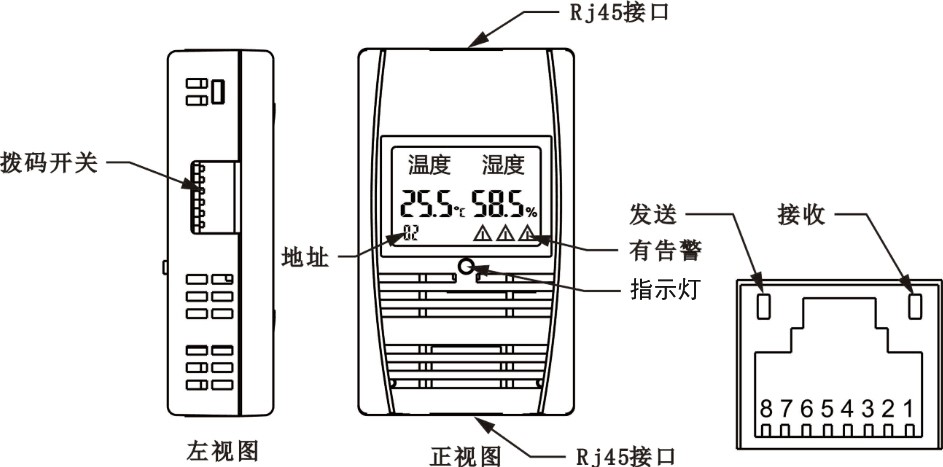

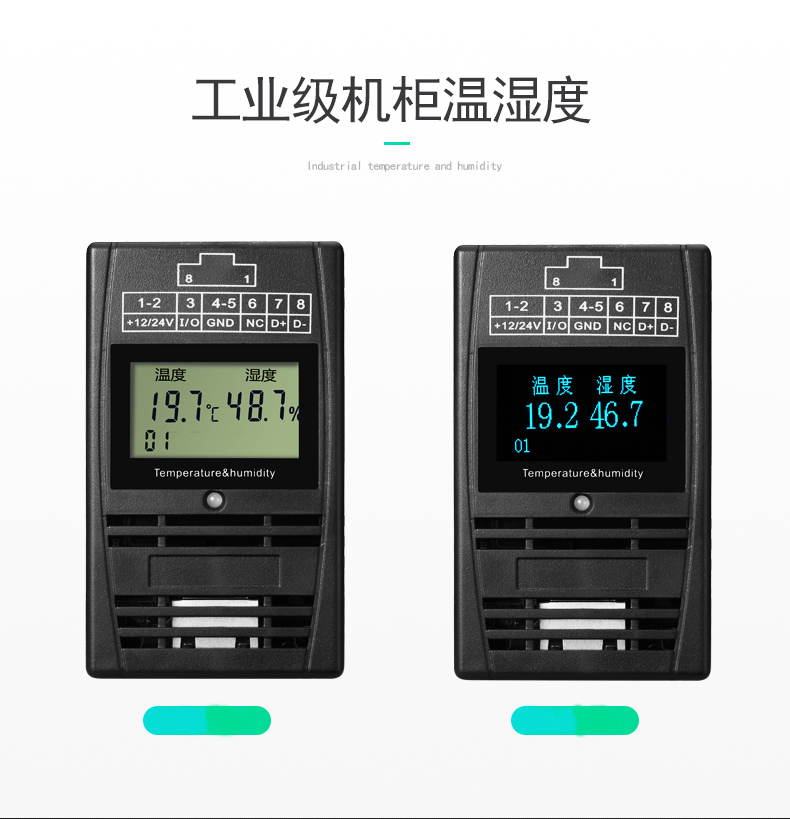

產品示意圖：

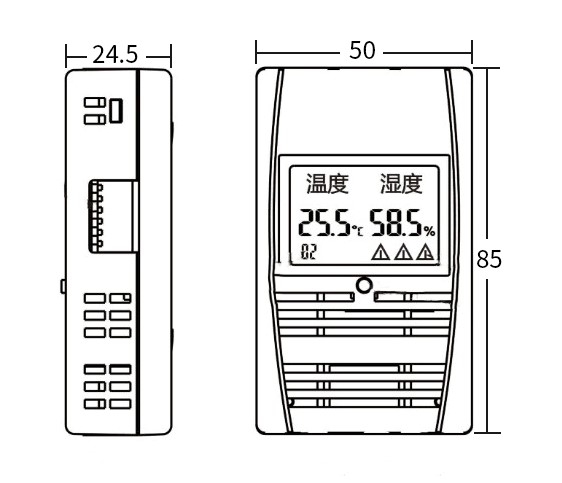

產品尺寸圖：
（單位：mm，誤差±0.5mm）
